Telefon Kulaklık Girişiyle (Jack) Servo Motor Kontrolü
Merhaba Arkadaşlar. Projemizde telefonumuzun jack girişini kullanarak nasıl 2 tane servo motoru kontrol edebileceğimizi anlatacağım. Daha önceleri bu konuda bir çok araştırma yaptım ve türkçe kaynak bulma sıkıntısı çektim. Bunun içinde türkçe bir makale yazıyorum. Adım adım nasıl yapılacağını anlatacağım. Sadece batarya, 2 servo, kulaklık ve telefonu kullanacağız.
Uyarı: Çalışması için telefonun sesi maksimum düzeyde olmalıdır !

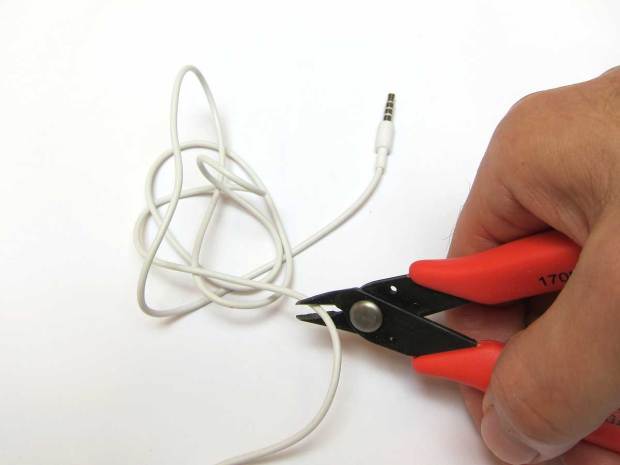

Adım #1: Kulaklığı Düzenleme.
- Kabloyu uygun bir uzunlukta kesin.
- İçindeki kabloları ayırın.
- Akımölçer Kullanarak da kabloların uçlarını belirleyebilirsiniz.

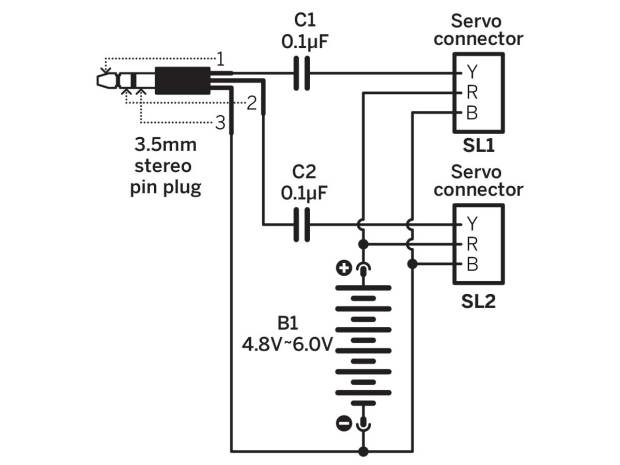

Adım #2: Şematiği Uygulayın:
- Şemaya göre devrenizi kurun. Kabloları bağlayın.
- Bazı örneklerde kapasitör kullanılmadan da yapılabileceği söyleniyor. O yüzden listemize eklemedim.

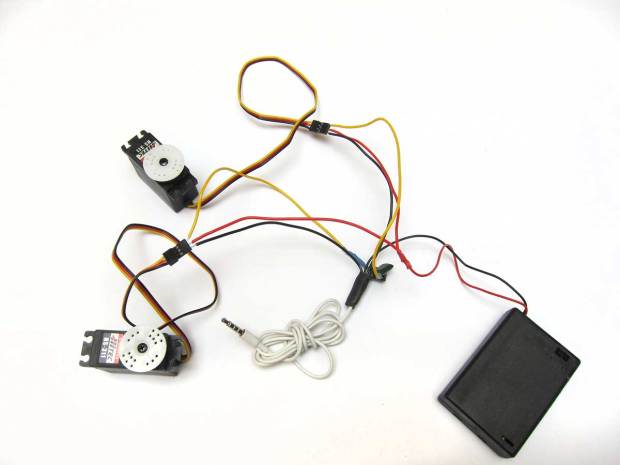

Adım #3: Bağlantılar.
- Resimlere göre bağlantılarınız kontrol edin.

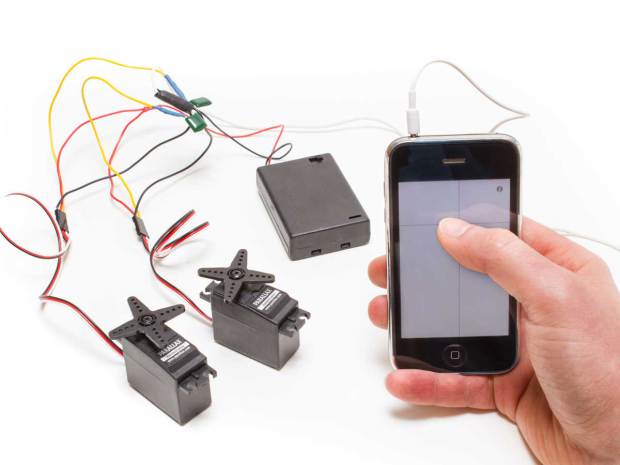

Adım #4: Uygulamayı yükleyin ve servoları kontrol edin.
- iOS ve Android için şu uygulamaları indirin
Lego kullanılarak yapılan bir robot.
İyi Eğlenceler. Sisteminiz hazırlanmıştır. Yorumlarınız bizim için değerli. Teşekkürler.
